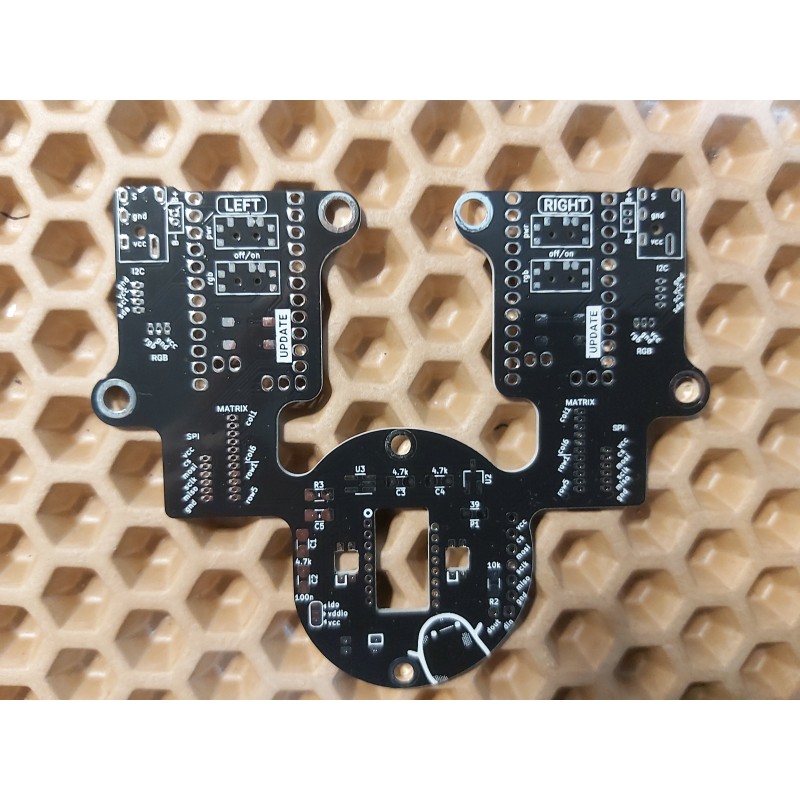

Платы для контроллеров и трекбола (3 в 1)

Платы для контроллеров и трекбола. 2 платы для контроллера, левая и правая. И плата для трекбола.

Для сборки клавиатур по типу charybdis.

Были сделаны модификации:

- Увеличены посадочные места под контрололеры, для впайки разъемов (для легкой замены контроллера) до конца, чтобы они сели ниже.
- К посадочным местам добавлено два отверсия, для посадки контроллера NRF52840 (трекболы беспровод не поддерживают, т.к. для сесоров pmw3360 нет драйверов под zmk).
- Сделаны посадочные места под разъемы jst 1.25, для отсоединения кабелей. Для клавиш, трекбола, подсветки.
- Добавлено посадочное место для переключателя подсветки, для ее полного физического отключения (может быть полезно при использовании беспроводных чипов и работы от аккамулятора). Если переключатель впаиваться не будет, то надо замкнуть два вывода на посадочном месте.
- Добавлены светодиоды для трекбола.
- Трекбол может быть использован только с контроллером 3.3в (стандартные, например pro micro atmega, pro micro rp2040, nrf52840)/
- Уменьшено количество компонентов для сборки трекбола.
- На выбор можно использовать стабилизатор с 5 ногами или 3 ногами (sot23-3 или sot23-5). Подходят разные стабилизаторы от 1.8в до 2.1в (например TLV74318PDBVR, ADP151AUJZ-1.8-R7, XC6206P182MR, XC6206P202MR).
